Polycarbonate (PC)

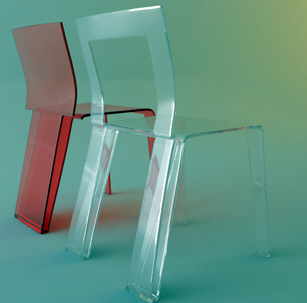

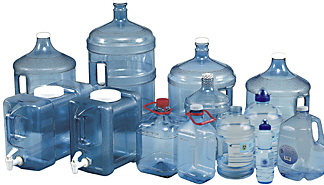

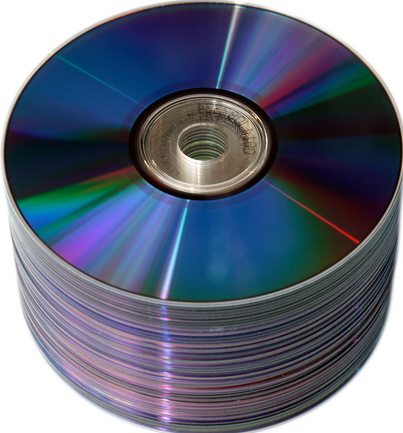

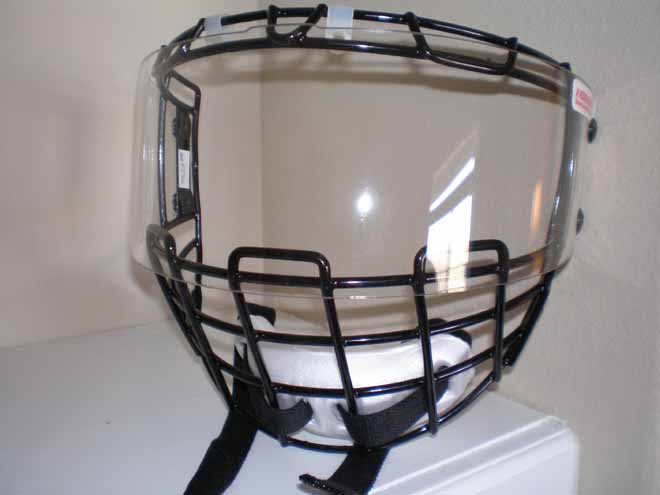

1891년 러시아 화학자 디아닌에의해 처음 합성 된 이래, 매우 투명도 성형성 내열성 및 강도가 뛰어나 광학소재 아크릴 대체소재 식품용기 건축용 등 으로 다양하게 사용되고 있다. 뛰어난 강도 및 내충격성으로 처음 소개될 때 방탄유리로 불리어졌고 오늘날에도 그 성능을 개선하여 방탄목적으로 사용되기도 한다. 또한 내열성 투명성 및 내충격강도가 뛰어나 유리를 대체하여 식품용으로 다량으로 사용되었는데(생수통,아기젖병 등) 최근 PC용기에서 열을 가할 경우 환경호르몬중 하나인 비스페놀A(BPA, bisphenol A)가 검출되어 식품용으로는 사용이 제한되고 있다.
특성
뛰어난 내 충격성
뛰어난 전기적 특성
비교적 높은 내열성 115℃(135℃)
좋은 가공성 (수용성 절삭유 사용)
절곡, 접착이 가능하여 다양한 형태의 제품 제작 가능
아크릴에 비해 강도가 뛰어나면 스크레치가 잘 생기지 않음
유리와 비교하여 가볍고 내충격강도는 뛰어 나지만 더 잘 휨
종류

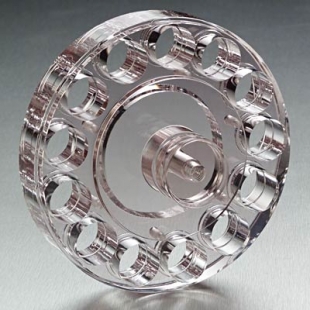

- Machine Grade : 기계가공이 용이하도록 스트레스를 줄인 제품
- Window Grade(광학그레이드) : 투명도가 높고 UV내성이 좋음
- (Glass)Filled Grade

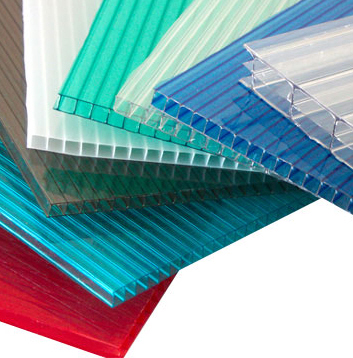

- 일반적인 기계 cover등 판재

대표 물성(Lexan Makrolon)
물리적 특성:
Specific gravity (ASTM D 792) : 1.20
Tensile strength, Ultimate (ASTM D 638) : 9,000 p.s.i.
Elongation at break (ASTM D 638) : 130%
Tensile modulus (ASTM D 638) : 3.1x10~5 p.s.i.
Rockwell hardness (ASTM D 785) : R118
Impact strength (73° F) (ASTM D 256) (notched) : 17.0 ft-lb/inch
Flexural strength (ASTM D 790) : 14,200 p.s.i.
Flexural modulus (ASTM D 790) : 3.4x 10~5 p.s.i.
Wear factor against steel 40 psi 50fpm : 2500x10~10
Coefficient of friction 40psi 50fpm : 0.38 Dynamic
열적 특성 :
Melting point : 310° F
Heat deflection at 66 psi (ASTM D 648) : 285° F
Heat deflection at 264 psi (ASTM D 648) : 270° F
Maximum serving temperature for short term : 275° F
Maximum serving temperature for long term : 240° F
Thermal conductivity (ASTM C 177) : 1.35 Btu-inch/hr-ft~2- ° F
Specific heat : 0.30 Btu/lb- ° F
Coefficient of linear thermal expansion (ASTM D 696) : 3.7x10~5
Applicable temperature range for thermal expansion : 0-200° F
전기적 특성:
Dielectric constant at 60Hz (ASTM D 150) (73° F, 50% RH) : 3.2
Dissipation factor at 60Hz (ASTM D 150) (73° F) : 0.001
Volume resistivity (ASTM D 257) : 10~17 ohm-cm
Dielectric strength (ASTM D 149) : 380 v/MIL
기타:
Water absorption - 24 hours (ASTM D 570) : 0.15%
Water absorption - saturation (ASTM D 570) : 0.35%
Density (ASTM D 792) : 0.0434 lb/inch~3
Flammability (UL 94) : V-2
Weathering Resistance : Limited resistance (UV Sensitive)
|
