첨단소재 전문 기업
섬유 복합재, 단열재, Aerogel, ePTFE, 정밀가공

Aramid

아라미드

최근 산업용섬유의 중요성이 널리 인식되며 많이 알려진 아라미드섬유(Aramid fiber)는 2개의 벤전환 직접결합(아라미드결합)이 85%이상인 합성폴리아미드를 폴리머로 하여 제조된 섬유를 말합니다. 1965년 DuPont 연구진에 의해 전에 없던 새로운 섬유(Kevlar®)가 개발되고 이를 위와 같이 명명하여 불려지게 되었습니다. 아라미드 섬유는 고유의 강도(Still의 5-7배) 및 내열성을 특징으로 내열, 안전복, 방탄복, 경량복합재, 건축보강재 등 다양 분야에서 광범위하게 사용되고 있으며 지금도 새로운 응용분야로 확대되어 가고 있습니다.

Para-Aramid
파라 아라미드

파라 아라미드는 방향족 고분자 구조를 가진 고성능 섬유로, 매우 높은 강도와 우수한 내열성을 특징으로 합니다. DuPont의 Kevlar®, Teijin Twaron®의 Technora®, 코오롱의 Heracron®등의 대표 소재로 방탄, 항공, 타이어 코드 등 고강도 산업 분야에 널리 사용됩니다. 가벼우면서도 강철 대비 높은 강도를 지녀, 경량화와 안전성이 중요한 분야에서 핵심 소재로 활용됩니다.

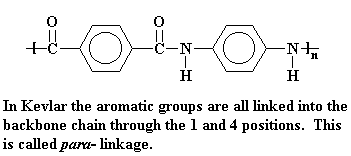

블라(Kevlar)의 화학 구조식. 벤젠 고리 두 개가 아미드 결합을 통해 1번과 4번 위치에서 직선 형태로 연결된 파라(para) 결합 구조
*방향족: 벤젠 고리(육각형 탄소 구조) 같은 안정적인 고리 구조를 가진 화학 구조

Meta-Aramid
메타 아라미드

메타 아라미드는 방향족 고분자 구조를 가지며, 우수한 내열성과 난연성을 특징으로 하는 고기능성 섬유입니다. DuPont의 Nomex®, Teijin의 Conex® 등의 대표 소재로 전기 절연재, 방열재, 보호복 등에 널리 사용됩니다. 화염에 강하고 안정적인 물성을 유지해, 고온 환경과 안전이 중요한 산업 분야에 적합한 소재입니다.

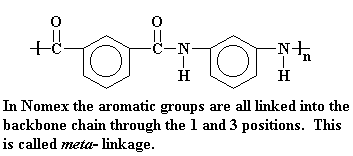

노멕스(Nomex)의 화학 구조식. 두 개의 벤젠 고리가 메타(meta) 위치인 1번과 3번 자리에서 아미드 결합(C=O, N-H)으로 연결되어 사슬 형태
*방향족: 벤젠 고리(육각형 탄소 구조) 같은 안정적인 고리 구조를 가진 화학 구조

※이외에도 Aramet, Paramyd, Aramica, Newstar, X-fiber 등이 있으며 관련내용은 문의바랍니다.
※ PPTA 는 아라미드폴리머 중 한 가지 P-phenylen terephthalamide의 약자로 고강도 아라미드섬유를 PPTA로 표기하기도 하는데, 모든 para-aramid가 PPTA는 아님을 유의해야합니다. (PPTA : Kevalr, Twaron)

Teijin Technora®
테크노라

테크노라(Technora®)는 테이진(Teijin)이 개발한 파라계 아라미드 섬유로, 매우 높은 인장강도와 우수한 피로 내성을 갖춘 고성능 소재입니다. 반복 하중, 마찰, 굴곡, 스트레치에 강해 산업용 로프, 보강재, 보호장비 등 내구성이 중요한 분야에 폭넓게 사용됩니다. 또한 내열성, 치수 안정성, 내화학성이 우수하여 고온과 가혹한 환경에서도 안정적인 성능을 유지합니다.

특성

  • 01

    높은 인장강도 28g/de (24.7cn/dtex, 350kg/mm2)

  • 02

    높은 피로 내성 (마찰, 굴곡, 스트레치)

  • 03

    치수안정성

  • 04

    높은 내열성 (열분해온도500℃, 장기 사용온도는 200℃ 이며 250℃에서는 상온에서 보다 50%이상의 강도 유지, LOI(25))

  • 05

    내화학성 : 산, 알카리, 유기용제, 바닷물, 스팀

물성표

물성비교표 밀도 인장강도 인장탄성율 파단신을
g/cm3 cN/dtex kg/mm2 cN/dtex kg/mm2 %
Aramid Technora 1.39 25 350 520 7400 4.6
PPTA (reg) 1.44 19 285 410 6000 3.8
PPTA (HM) 1.45 19 285 880 13000 2.4
MPIA 1.38 4.9 70 53 800 38
Organic Fiber Polyester 1.38 8.1 115 88 1300 13
Nylon 6 1.14 8.3 100 44 500 19
HMPE 0.98 29 265 880 8800 4
Polyarylate 1.4 20 290 490 7100 3.7
Inorganic Fiber Steel 7.85 3 240 250 20000 1.7
E-glass 2.54 8.5 220 250 7000 4
Carbon (PAN HT) 1.8 23 420 1240 24000 1.7
Carbon (PAN HM) 1.81 13 250 2120 40000 0.6
Carbon(Gp) 1.65 4.4 75 180 3000 1
내화학성
비교표		 Condition Retention of strength(%)
Conc.
(wt.%)		 Temp
(C)		 Time
(hrs.)		 Technora PPTA
(reg.)		 PPTA
(HM)		 MPIA
(FY)		 PET
Sulfuric acid 20 95 20 99 13 50 65 -
20 95 100 93 2 29 20 -
40 95 100 89 1 20 2 -
Hydrochloric
acid		 20 20 100 98 42 87 74 -
Nitric acid 10 20 100 99 52 90 77 -
20 70 366 14 - - - -
Phosphoric
acid		 10 20 100 96 11 57 84 -
Sodium
hydroxide		 10 95 20 93 15 38 20 -
10 95 100 75 4 18 0 -
Portland
cement		 saturated 95 100 98 23 67 60 2
saturated 180 15 70 13 25 50 0
Sodium hypochlorite 10 95 20 95 8 - - -
Hydrofluoric acid 100ppm 20 336 100 99 - 96 -
Sea water 3 95 1000 98 85 89 98 64
Water 100 100 100 100 90 - - 98
100 160 100 84 17 - - 0
100 180 100 40 10 - - 0
Formic acid 90 95 100 82 10 32 62 -
Acetic acid 40 95 100 97 10 70 90 -
Gasoline 100 20 784 >95 >95 >95 >95 -
Benzene 100 20 784 >95 >95 >95 >95 -
Para-xylene 100 95 100 97 94 92 100 99
Methyl ethyl ketone 100 20 1000 97 94 94 100 100
Ethyl acetate 100 20 1000 96 96 95 97 100
Ethylene
chloride		 100 20 1000 100 94 96 100 100
Ethylene
glycol		 100 95 300 94 96 92 90 63
Phenol 100 95 300 95 97 95 95 0
N-Methyl pyrrolidone 100 95 100 31 96 93 16 -
