수에코

Fluoropolymer Film

불소수지 필름

불소수지 필름은 탄소와 불소 결합(C-F)을 기반으로 한 고기능성 고분자 소재로, 일반 플라스틱 대비 탁월한 내화학성, 내열성, 전기 절연성 및 비점착성을 갖춘 산업용 필름입니다. 이러한 특성으로 인해 반도체, 전자, 화학, 식품 장비, 에너지 산업 등 다양한 분야에서 사용되며, 고온 환경이나 부식성 환경에서도 안정적인 성능을 유지합니다. 대표적인 소재로는 PTFE, FEP, PFA, ETFE, PVDF, THV 등이 있으며, 각 소재는 사용 온도, 가공성, 기계적 특성에 따라 다양한 산업 환경에 적용됩니다.

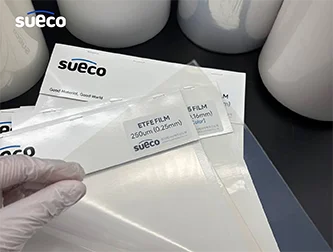

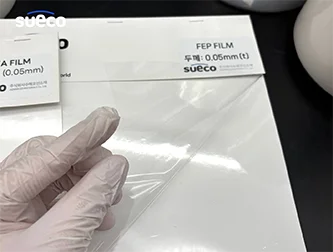

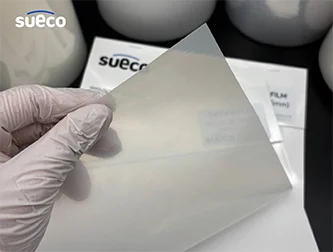

종류

01
FEP
02
PFA
03
PTFE / Teflon®
04
ETFE (Tefzel®)
05
PVDF (Kynar®, Solef®)
06
THV

※ 이 외의 제품은 메일로 문의바랍니다.

Characteristic
특성

불소수지는 탄소–불소(C–F) 결합에 기반한 고분자로, 아래 특성을 공통으로 가집니다.

탁월한 내화학성 대부분의 산·알칼리·유기용제에 안정적
비점착성 낮은 표면에너지, 우수한 이형성
낮은 마찰계수 슬라이딩·저마찰 특성
우수한 전기 절연성 높은 절연강도, 낮은 유전율
내후성·UV 안정성 옥외 장기 사용 가능
내열성 소재별로 크게 다릅니다. 아래 비교표를 참조하십시오.

소재별 비교 물성표

소재	연속사용온도	융점	인장강도	신율	광학 특성	유전율 (1MHz)	열접합	비교
PTFE	~260℃	327℃	20~35 MPa	250~400%	백색 불투명	2.1	불가 (별도 grade 가능)	내열·내약품 최고, 용융성형 불가
PFA	~250℃	302~310℃	25~30 MPa	~300%	투명	2.1	가능	PTFE급 성능 + 용융가공
FEP	~200℃	260℃	20~25 MPa	~300%	최고 수준 (굴절률 1.34, 가시광 95%↑)	2.1	매우 우수	광학·열접합 모두 최상
ETFE	150~180℃	255~270℃	40~50 MPa	300~400%	우수 (굴절률 1.40, 가시광 90~94%)	2.6	가능	기계강도·옥외 내구성 최고
PVDF	~150℃	170~178℃	40~55 MPa	50~250%	반투명~투명	8~10	가능	강인·내후, 압전 특성
THV	grade별 상이 (약 120~200℃)	120~225℃ (grade별)	20~30 MPa	500~600%	매우 우수	~2.6	매우 우수	유연성 최고, 타 소재 접착성 우수

보증 물성이 아니며 소재 간 비교·참조용입니다. 실제 설계 적용 시 해당 제품 데이터시트를 기준으로 하십시오.

<소재 선정 시 참고 사항 >

투명도가 가장 높은 소재는 FEP입니다. FEP는 굴절률이 약 1.34로 투명 고분자 중 가장 낮아 반사 손실이 작고, 25~50 µm 두께에서 가시광 투과율 95% 이상, 자외선 영역에서도 높은 투과율을 유지합니다. ETFE는 굴절률 약 1.40, 가시광 투과율 90~94% 수준으로 FEP보다 약간 낮습니다. ETFE가 온실·건축 피복재로 선택되는 이유는 투명도가 아니라 인장강도 40~50 MPa(FEP의 약 2배), 인열 저항, 장기 옥외 내구성에 있습니다. 광학 성능이 최우선이면 FEP를, 구조 하중과 내구가 관건이면 ETFE를 권장합니다.
THV는 grade에 따라 사용 온도와 유연성이 달라집니다. THV는 TFE·HFP·VDF 3원 공중합체로, 불소 함량에 따라 융점 약 120℃의 저융점 grade부터 약 225℃의 고융점 grade까지 존재합니다. 저융점 grade일수록 더 유연하므로 유연성과 내열성은 서로 상충 관계입니다. 요구 온도와 요구 유연성을 함께 알려 주시면 적합한 grade를 제안드립니다.
타 소재와의 접착성은 THV의 고유 강점입니다. 불소수지는 본래 표면에너지가 낮아 접착이 어려운 소재군이지만, THV는 예외적으로 폴리아미드·엘라스토머 등 다른 소재와 잘 접착됩니다. 이종 소재와 직접 결합해야 하는 다층 구조에는 THV를 검토해 보시기 바랍니다.

PTFE 필름
Skived / Casted

일반적으로 볼 수 있는 테프론 필름은 Skived(스카이빙) PTFE입니다. 수에코는 이 Skived 타입뿐 아니라 Casted(캐스팅) PTFE 필름까지 공급합니다.

구분	Skived PTFE Film	Casted PTFE Film
제조 방식	성형 빌렛을 나이프로 얇게 깎아 제조	PTFE 분산액을 도포·소성 반복하여 제조
두께	0.025 mm ~ 수 mm	12.5 ~ 50 µm
두께 편차	상대적으로 큼	매우 균일
표면	스카이빙 결·미세 요철	평활, 핀홀 가능성 낮음
폭·길이	빌렛 직경에 제한, 이음(splice) 발생	연속 광폭 생산, 이음 없는 롤
가격	유리	상대적 고가
주 용도	개스킷, 라이닝, 슬라이딩 시트	절연층, 라미네이션 중간층, 정밀 이형

보증 물성이 아니며 비교·참조용입니다.

Casted PTFE 필름의 특징

순수 PTFE를 캐스팅 공법으로 제조하며, 단층 또는 다층으로 생산 가능합니다. 응력에 의한 백화(stress whitening) 없이 전 방향으로 균일하게 연신되어 가스·액체에 대한 차단성이 우수하고, 고순도·무공성(non-porous)으로 뛰어난 유전 특성을 가집니다. 반투명(무착색) 외에 적·청·백·황·탄(tan) 등 색상 지정과 접착·본딩용 표면 처리가 가능합니다.

필러 무필러 / 실리카 / 기타 선택 가능
코팅 무코팅 / PFA 코팅 / FEP 코팅 선택 가능 → 열접합·라미네이션 대응
열접합·접착 열융착 및 접착 모두 가능 (Thermo-bondable / Adhesive bondable)

Hybrid 불소수지 필름
붙일 수 있는 PTFE

Casted PTFE 필름은 단독 사용뿐 아니라, 단면 또는 양면에 PFA·FEP를 복합한 Hybrid 타입으로 공급 가능합니다. PTFE의 비점착·내약품성을 유지하면서 열접합·라미네이션이 가능해지는 것이 핵심입니다.

구성	특징	적용
Casted PTFE 단독	최고 수준 내열·내약품, 비점착	절연, 이형
Casted PTFE + FEP (단면)	한쪽 면만 접합 → 반대면은 완전 이형	이형+고정 동시 요구 부품
Casted PTFE + FEP (양면)	양면 라미네이션 가능	복합 라미네이트 중간층
Casted PTFE + PFA	열접합 + 고온 사용 (~260℃)	고온 백·슬리브, 벨트

표준 폭: 500 / 1,000 / 1,200 mm

ETFE — 온실·농업용

유럽에서는 ETFE 필름이 이미 유리온실을 대체하는 피복재로 사용되고 있으며, 국내에서도 일부 도입이 시작되었습니다.

강도와 내구 인장강도 40 MPa 이상. 20년 이상 사용 실적, 30년 이상 서비스 라이프 사례. 황변·광학 열화가 거의 없음
광투과 자외선을 포함한 전 파장 투과. 유리·PE·폴리카보네이트보다 높은 광투과율 유지
자정(自淨) 효과 낮은 표면에너지로 오염이 비에 씻겨 내려가고 눈·얼음이 미끄러짐 → 청소 비용 절감
경량 유리 대비 극히 가벼워 구조 하중이 낮고 스팬을 크게 잡을 수 있어 철골 비용 절감
다층 쿠션 구조 필름 사이 공기층으로 단열 → 난방·냉방 부하 절감
무적(anti-drip) 처리 내부 결로 물방울 부착 방지, 렌즈 효과에 의한 작물 손상 방지

공급 규격: 폭 1,200 mm / 두께 25 · 50 · 75 · 100 · 125 µm
적용: 스마트팜 · 고부가 작물 재배 · 식물공장 · 온실 리트로핏

온실 피복용 ETFE는 통상 폭 2 m 이상으로 시공됩니다. 폭 1,200 mm는 구조재 피치를 촘촘히 가져가거나 접합 시공이 전제되므로, 온실 영업 시에는 '온실용 광폭은 별도 대응' 여부를 미리 정리해 두시는 편이 좋습니다.
