첨단소재 전문 기업
섬유 복합재, 단열재, Aerogel, ePTFE, 정밀가공
PTFE
PTFE 원사는 불소수지 중 하나인 PTFE Polymer를 사용하여 섬유화한 것으로 불소수지가 가지는 최고의 내화학성 최저 마찰계수 및 폭넓은 사용온도를 가지는 고성능 섬유입니다. 그러나 매우 유연하고 약하여 섬유화하기 어렵고 다른 섬유와 혼합하기 힘들지만 현재 상용화되어 있는 제품의 경우 일반적인 섬유 가공공정을 거쳐도 무리가 없습니다. 색상은 흰색 혹은 갈색이며 filament/staple yarns 모두 상품화 되어 있습니다.
특성
PTFE 원사는 현존 섬유 중에서도 최상급 내화학성을 가지며, 대부분의 화학물질에 안정적인 성능을 유지하는 고기능성 소재입니다.
특히 200℃ 이상의 고온에서도 사용 가능하고, -260℃부터 +288℃까지의 넓은 온도 범위에서 물성 변화가 적어 극한 환경에 적합합니다.
또한 마찰계수가 매우 낮고 비점착성을 가져 오염이나 부착이 적으며, 장기 사용 시에도 안정적인 표면 특성을 유지합니다. 여기에 더해 우수한 전기 절연성을 지니고 있어 전기·전자 분야에서도 활용도가 높습니다.
자외선, 습기, 대기 등 자연환경에 거의 영향을 받지 않는 내후성을 가지며, 난연성(LOI 95%)으로 화염에 강한 특징을 보입니다. 기본 색상은 갈색(natural), 흰색(bleach)이며, 필요에 따라 염색 적용도 가능한 소재입니다.
형태

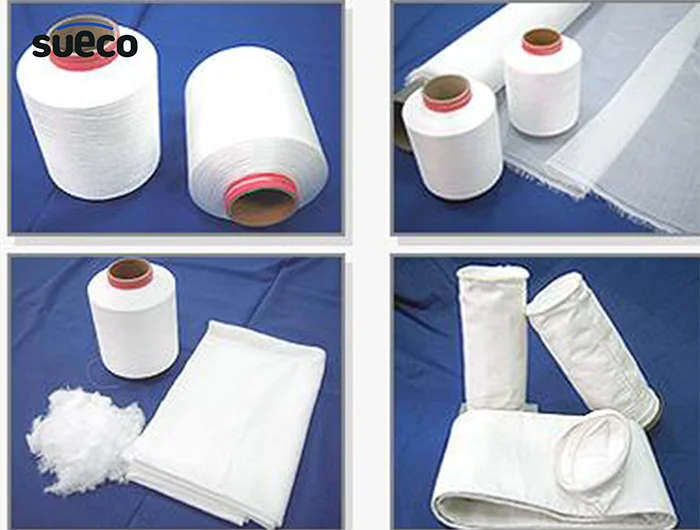

Yarn(filament, staple), Sewing thread, Staple fiber
물성표
| Yarn denier: filaments (dtex: filaments) | 400-60 (440-60) | |
|---|---|---|
| Stress-Strain Properties** | ||
| Straight Test | ||
| Tensile strength, psi (MPa) | 52,500 (362) | |
| Breaking strength, lbs (N) | 1.7 (7.6) | |
| Breaking tenacity, g/den. (cN/tex) | 2.0 (19.6) | |
| Elongation at break, % | 19 | |
| Initial modulus, g/den. (cN/tex) | 13.0 (127.4) | |
| Loop test | ||
| Tensile strength, psi (MPa) | 31,000 (214) | |
| Breaking strength, lbs (N) | 1.8 (8.0) | |
| Elongation at break, % | 8.5 | |
| Thermal Properties | ||
| Shrinkage alter 30 minutes, % in water | at 212°F (100°C) | 2.5 |
| in air at 350°F (177°C) | 6 | |
| Specific heat, cal/g·°C (J/kg·K) | 0.25 (1.046) | |
| Thermal conductivity, BTU/h·ft²·°F for 1" of thickness (W/m²·K for 1cm of thickness) |
1.7 (245) | |
| Zero strength temperature***, °F (°C) | 590 (310) | |
| Gel temperature, F (°C) | 621 (327) | |
| Sublimation rate, % weight loss/hour | at 554°F (290°C) | 0.0002 |
| at 806°F (430°C) | 1.5 | |
| General Properties | ||
| Specific gravity | 2.1 | |
| Moisture regain, % | 0 | |
| **Stress-strain properties were determined on an "Instron" tensile tester at 70°F (21°C), 65% R.H. | ||
| *** Temperature at which the yarn breaks under a load of 0.1 g/den. (0.98 cN/tex) | ||
